當電線電纜的內部出現斷線故障時，由于外部絕緣皮的包裹，使斷線的確切位置不易確定，所以我們需要找出有斷點的一根線纜，然后就可以找到確切的斷點了，下面我們就一起來了解這四種方式測斷點。

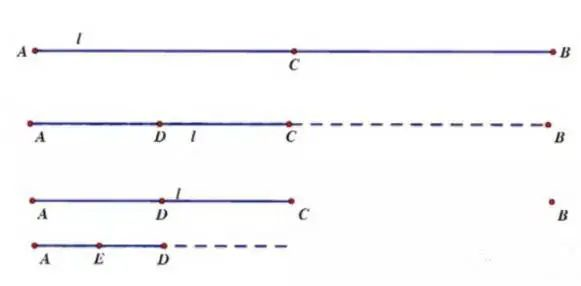

如圖，如果一條線纜AB上有一處斷的地方，怎樣快速找到斷點？
可以先找到AB的中點C，測量AC和BC是不是通，如果AC不通，說明斷點在AC之間，然后再找到AC的中點D，分別測量AD和CD之間是否通電，如果AD不通，說明斷點在AC之間，再找到AD的中點E，分別測量AE和DE之間是否通電……這樣，經過n次的測量，就可以把斷點確定在線長的n 21 范圍之內。
下面給大家介紹幾種準確快速測出電線電纜斷線點的測量方法：

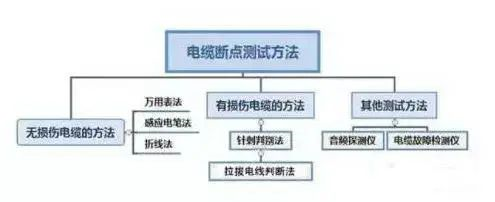

電線電纜的測試方法如上圖所示分為三種：第一種是無損傷電線電纜的檢測方法、第二種是有損傷電線電纜的檢測方法、第三種是使用儀器檢測方法。
第一、無損傷電線電纜檢測方法
1、使用數字萬用表檢測法：
PS：數字萬用表除了可以進行電壓、電流、電阻、電容和晶體管等基本參數的測量外，還可以通過變通使用，使其功能得到進一步拓展，達到一表多用的目的。用數字萬用表檢測電線電纜斷點的具體方法：
首先要把有斷點的電線（電纜）一端接在220V市電的火線上，另一端懸空。將數字萬用表拔至AC2V擋，從電線（電纜）的火線接入端開始，用一只手捏住黑表筆的筆尖，另一只手將紅表筆沿導線的絕緣皮慢慢移動，此時顯示屏顯示的電壓值大約為0.445V左右。當紅表筆移動到某處時，顯示屏顯示的電壓突然下降到0.0幾伏（大約是原來電壓的十分之一），從該位置向前（火線接入端）的大約15cm處即是電線（電纜）斷點所在。
用此法檢查屏蔽線時，如果僅僅是芯線折斷而屏蔽層沒斷，那么該方法不能使用。

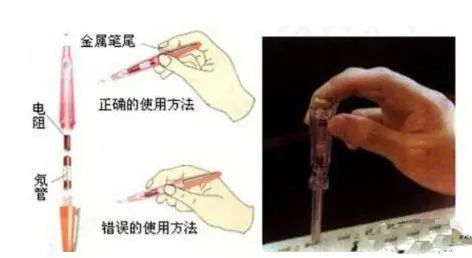

2、使用感應式電筆檢測檢測法：
以下方法只適用于沒有屏蔽層的各種電纜：感應試電筆（就是帶著一個電子表似的屏幕，可以檢測電壓和通斷的那種）。首先排除斷點電纜周圍的電纜有電源，然后將有斷點的電纜接在火線上，將電筆垂直于導線，按住“感應斷點測試”按鈕在導線上向前緩慢移動，等試電筆檢測的交流信號出現突然消失時，即可判斷斷點在該檢測點處，誤差最多不超過10cm。
需要注意的是：斷點電線周圍的電纜不能帶有電源。另外要提醒的是，此法不是萬能，短電纜效果明顯，電纜越長越糟糕，是在沒有電纜測斷儀的情況下因陋就簡的方法。

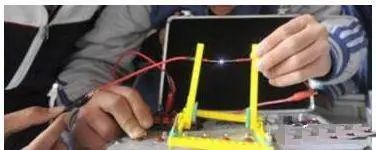

3、折線檢測法
把有斷點的電線一端接萬用表的黑表筆，另一端接紅表筆。萬用表打在電阻*200 歐檔。在最有可能斷線的地方（比如經常彎曲點）來回折彎。如萬用表顯示忽通忽斷時，此處即為斷點。還不能判斷，則需從電纜的一端開始折彎，直到找到斷點。此法適用于較短的電纜。
第二、有損傷電線電纜的檢測方法
1、針刺檢測法
在斷線電纜上分段插入鋼針，用萬用表測量鋼針到電纜端頭的通斷，以判斷電纜的斷點。正常情況下不建議使用，因?yàn)闀?huì)破壞絕緣層，很容易在后期的電纜使用中，造成其他的問題，尤其是在濕度較大的環境中。這種方法是利用電纜的通斷來排查電纜的斷點所在。
2、拉拔電線檢測法
用老虎鉗拉拔電纜端頭的斷線，如斷點在電纜端頭附近，則絕緣皮很容易拉斷。此法用于斷點在電纜端頭的附近，例如行車控制按鈕電纜。
第三、使用儀器檢測方法

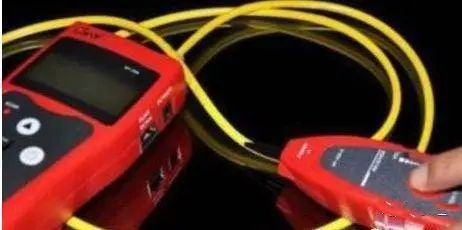

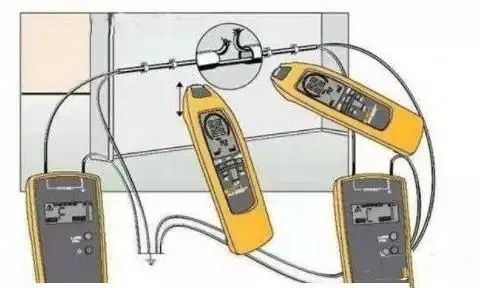

1、音頻探測儀：可探測地下電纜徑路及大致故障點；電纜故障處。

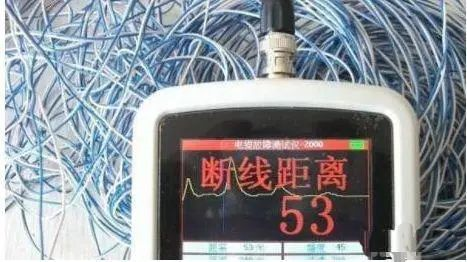

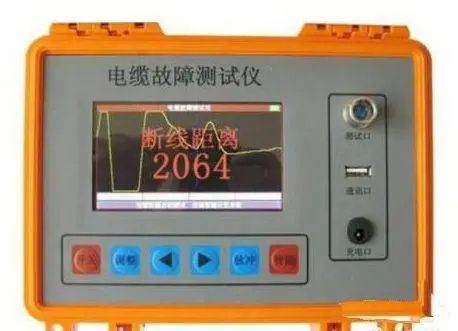

2、電纜故障測試儀：可探測電纜的全長和電纜芯線的斷、短路故障點。
第四、TDR線纜故障測試：斷點與短路
這里面我們重點說下TDR的測試線纜故障的方法。
一、測試同軸線纜的操作：
1.使用TDR測試功能測試同軸線纜時,首先按
進入TDR斷點和短路測試功能。

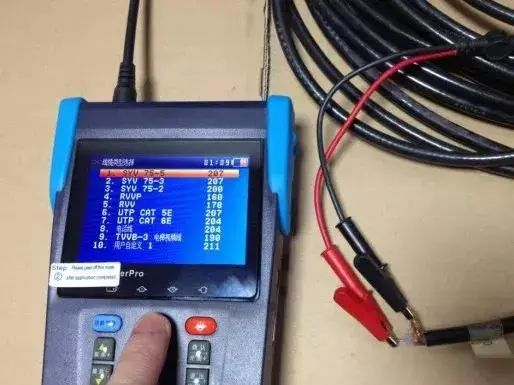

2.按設備第一行按鍵的”參數設置”鍵進入線型選擇,按上下鍵選擇對應的線型(如:75-2,75- 3,75-5)等同軸線纜的線型,使用設備配備的 TDR 鱷魚夾連接線（僅限帶 TDR 測量的產品）一端夾住同軸線的銅芯,另外一端夾住同軸線的屏蔽層銅絲.

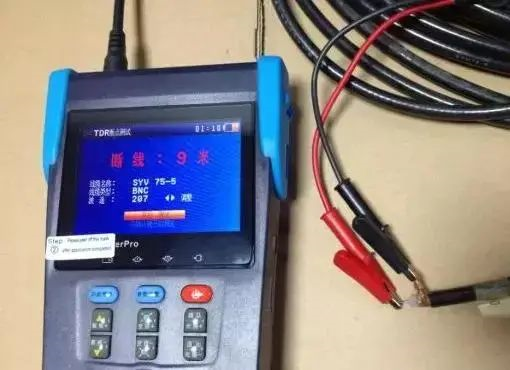

3.點擊設備的“確定”鍵進入測試：

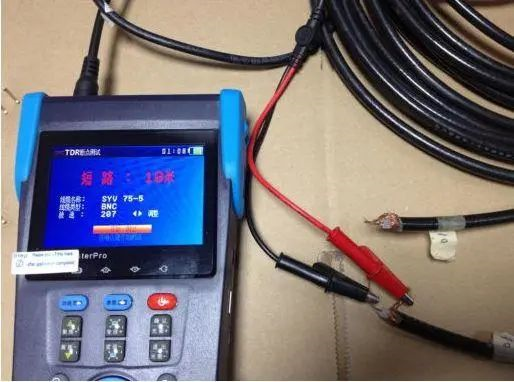

4.測試短路的時候直接把另外一端的銅芯和屏蔽層的銅絲絞在一起，就可以測試短路的距離。經試驗驗證短路的測試距離相當準確，同我們所準備的測試線纜的距離吻合。
二、測試雙絞線的操作：
1.使用TDR測試功能測試同軸線纜時,首先進入TDR 斷點和短路測試功能。

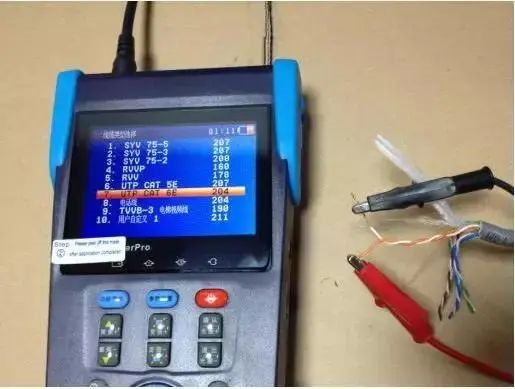

2.按設備第一行按鍵的”參數設置”鍵進入線型選擇,按上下鍵選擇對應的線型( 如:UTP CAT 5E，UTP CAT 6E)等雙絞線纜的線型,使用設備配備的 TDR 鱷魚夾連接線 （僅限帶 TDR 測量的產品）一端夾住雙絞線的一端,另外一端夾住雙絞線的另外一端.（注意：所夾線纜應該為成對的雙絞線，如“白橙/橙”等任意一對雙絞線都可以。要不然會導致測試不出來或者測試不準確的后果。）
3.點擊設備的“確定”鍵進入測試：
4.測試短路的時候直接把另外一端的兩根銅絲絞在一起，就可以測試短路的距離。經試驗驗證短路的測試距離相當準確，同我們所準備的測試線纜的距離吻合。

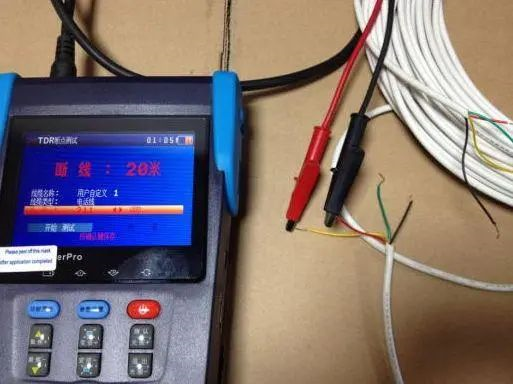

三、測試電話線的操作：
1.使用TDR測試功能測試同軸線纜時,首先進入TDR 斷點和短路測試功能。
2.按設備第一行按鍵的“參數設置”鍵進入線型選擇,按上下鍵選擇對應的線型電話線的線型,使用設備配備的TDR鱷魚夾連接線（僅限帶 TDR測量的產品）一端夾住電話線的一端,另外一端夾住電話線的另外一端.點擊設備的“確定”鍵進入測試。
3.測試短路的時候直接把另外一端的對應顏色的兩根銅絲絞在一起，就可以測試短路的距離。經試驗驗證短路的測試距離相當準確，同我們所準備的測試線纜的距離吻合。
四、測試 RVV、RVVP 線纜的操作：
1.使用 TDR 測試功能測試同軸線纜時,首先按
、
進入 TDR 斷點和短路測試功能.
2.測試方法同測試電話線的方法相同。
五：線纜校準操作：
1.使用 TDR 測試功能測試同軸線纜時,首先按
進入 TDR 斷點和短路測試功能.
2.按設備第一行按鍵的”參數設置”鍵進入線型選擇,按上下鍵選擇到“用戶自定義”, 使用設備配備的 TDR 鱷魚夾連接線（僅限帶 TDR 測量的產品）一端夾住線纜的一端,另外一端夾住線纜的另外一端.按切換鍵切換到“校準”按鍵，點擊“確定”鍵進入校準界面。
3.切換到線型選擇功能，選擇對應的線型。

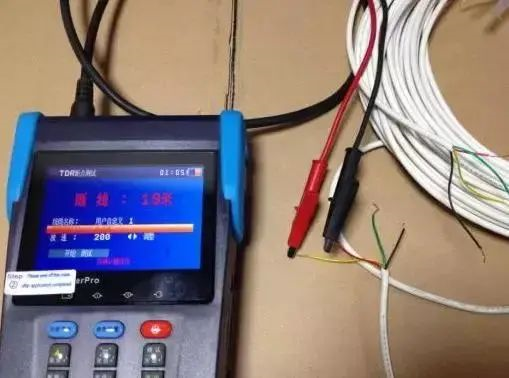

4.首先拿出一根預先知道距離多長的線纜（如：一根 20 米的線纜），選擇好線型查看測試出來的距離，假如顯示出來的距離為 19 米，就可以通過修改“線纜類型”下方的波速，按動設備的左右鍵增加波速，直到顯示的距離為 20 米，調整到同預知的線纜距離相同。
5.此時顯示的距離為校準好的距離，再用這個校準好的距離去測試同類型同廠家的線纜，這樣子測試出來的距離相對要準確很多。就在校準界面選擇到“開始測試”按鍵進行測試。
6.校準好的值只限于未退出校準界面的操作，一旦退出之后，校準失效，如果還需要校準，可重新進入界面進行校準。
六、tdr測試總結：
有一點特別需要注意，測試線纜的短路和斷點測試的時候，對端一定不能連接任何設備，否則會導致測試出來的距離有很大偏差。測試的距離受到線纜質量等因素影響，測試出來的距離如有幾米的偏差，可以到斷點處查看附近有沒有施工等導致線纜斷開的因素。
